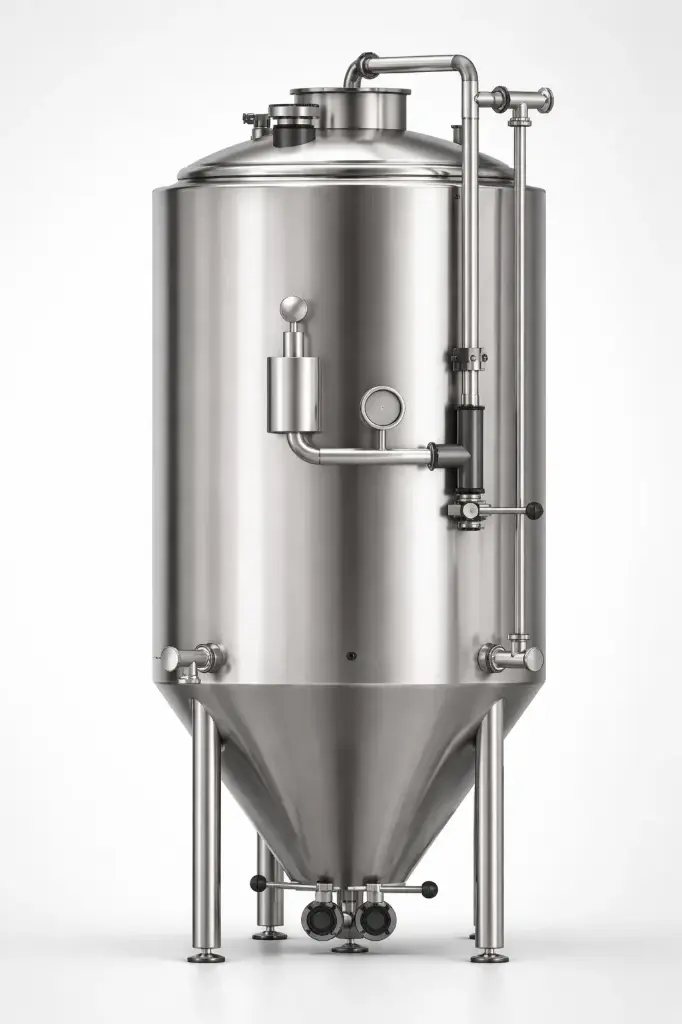

CK tank 530 l
CK tank o celkovém objemu 530 l pro kvašení, dokvašování a ležení piva. Nerezová ocel AISI 304, průměr 850 mm, výška 1 600 mm, chlazení válce i kužele a integrované CIP mytí.
Napojení na E-Brew, stavoznak a automatický hradicí ventil jsou volitelnou výbavou; konkrétní rozsah dodávky je potřeba potvrdit před objednáním.
CK tank 530 l pro kvašení, dokvašování a ležení piva
Cylindro-konický tank umožňuje vést kvašení, dokvašování i ležení v jedné nádobě. Celkový objem je 530 l; vnější průměr činí 850 mm a celková výška 1 600 mm.
Konstrukce a chlazení
- nerezová ocel AISI 304, svařovaná cylindro-konická konstrukce,
- hladký vnitřní povrch s drsností Ra ≤ 0,4 µm pro snadnější sanitaci,
- PUR izolace o tloušťce 50 mm na válci i kuželu,
- chladicí plášť na válci i kuželu,
- integrovaná rotační CIP mycí tryska.
Ventily a obsluha
Tank je podle aktuální technické specifikace vybaven výpustí piva, výpustí kvasnic, vzorkovacím ventilem, CO₂ ventilem a pojistným ventilem. Kuželové dno usnadňuje odkalení a sběr kvasnic.
Volitelná konfigurace
Napojení na systém E-Brew, stavoznak a automatický hradicí ventil jsou volitelné prvky. Protože se na této stránce nevolí jako samostatné varianty, potvrďte s námi před objednáním požadovanou konfiguraci, přípojky a výsledný rozsah dodávky.
Důležité: rozsah automatického řízení se řídí konkrétní konfigurací. Před objednáním si s námi potvrďte zamýšlené zapojení a rozsah dodávky.
Technická specifikace – CK tank 530 l
Základní rozměry
- Typ: cylindro-konický tank (CK)
- Celkový objem: 530 l
- Vnější průměr: 850 mm
- Celková výška: 1 600 mm

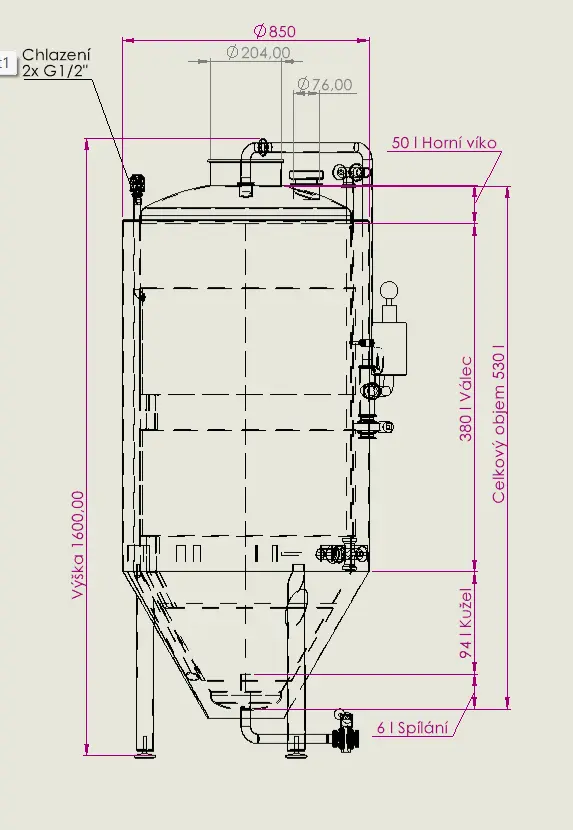

- Rozdělení objemu podle výkresu: horní víko 50 l, válec 380 l, kužel 94 l, spílání 6 l
- Použití: kvašení, dokvašování a ležení piva
Konstrukce
- Materiál: nerezová ocel AISI 304
- Provedení: svařovaná cylindro-konická konstrukce
- Vnitřní povrch: Ra ≤ 0,4 µm
- Dno: kuželové
Izolace a chlazení
- Izolace: PUR pěna, 50 mm, válec + kužel
- Chladicí plášť: válec + kužel
- Přípojky chlazení: 2× G 1/2″
- Řízení teploty: možnost napojení na systém E-Brew podle konfigurace

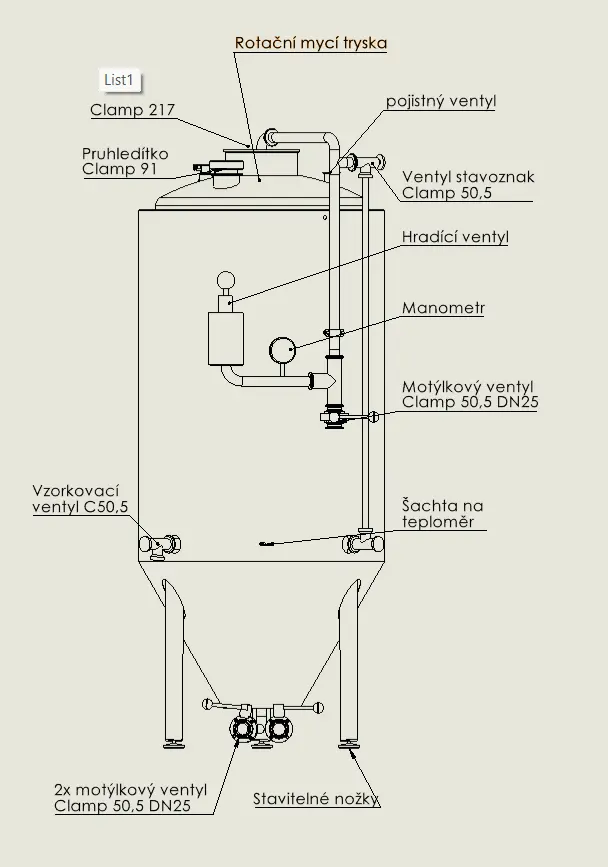

Ventily a sanitace
- výpust piva
- výpust kvasnic
- vzorkovací ventil
- CO₂ ventil
- pojistný ventil
- integrovaná rotační CIP mycí tryska
Provozní údaje a volitelná výbava
Maximální dovolený provozní přetlak: 0,5 bar
Zkušební přetlak: 4 bar
- Stavoznak: volitelný
- Napojení na E-Brew: volitelné
- Automatický hradicí ventil E-Brew: volitelný
Přípojky a rozsah dodávky doporučujeme potvrdit podle zamýšleného zapojení.
Soubory ke stažení budou doplněny.
